Системы охраны для больших объектов - Guard


Предназначена для организации высоконадежной охранной, тревожной и вызывной сигнализации.

Может применяться как на небольших, так и на крупных объектах, например многоэтажных гаражах, заводах, тюрьмах.

Максимальное количество входных зон - до 2560, выходных - 1280.

Особенности системы:

  • Живучесть. Обеспечивается петлевой организацией. Система полностью сохраняет работоспособность при выходе из строя одной линии связи между соседними модулями.
  • Надежность. Обеспечивается применением промышленного интерфейса с гальванической развязкой для связи между модулями.
  • Гибкость. Компьютер с графической программой предоставляет пользователю гораздо больше возможностей для адаптации к объекту, чем традиционный охранный центр.
  • Простота работы. Обеспечивается графическим пользовательским интерфейсом.


Принцип действия:

Все устройства ввода-вывода соединяются последовательно друг с другом однопарным сигнальным проводом. Первый и последний модули соединяются с контроллером или компьютером. Таким образом получается петля с максимум 64 модулями. Многопетлевой центр может обслуживать до 5 петель или 320 модулей. При работе системы линии связи находятся под постоянным контролем. Один обрыв или замыкание в петле не нарушает работоспособности всей системы, а место неисправности немедленно визуализируется на терминале дежурного или рабочем компьютере. В случае большего числа обрывов или замыканий часть системы остается работоспособной.

Надежность системы, кроме этого, достигается тем, что связь между модулями спроектирована в строгом соответствии со стандартами на промышленные интерфейсы. Длина соединительной линии между соседними модулями - до 500 метров. Тип и сечение проводов не имеют особого значения. При строительстве соединительной линии допустимо использование имеющихся линий связи, кроссов, телефонных шкафов и боксов (это не относится к линиям охранных зон!). Клавиатурные модули и модули считывателя магнитных карт служат для постановки-снятия объектов с охраны, например, владельцами гаражей.

В качестве охранного центра используется компьютер с операционной системой Windows и графическая охранная программа Guard. Блок интерфейсов однопетлевого центра преобразует компьютерный интерфейс RS232 в токовую петлю. Блок интерфейсов многопетлевого центра, кроме этого, разветвляет компьютерный интерфейс по нескольким направлениям.

В качестве компьютера подходит любой компьютер с OC Windows. Для того, чтобы выполнить требования заказчика по длительности автономной работы и надежности, рекомендуется применять компьютер не конторского исполнения, а промышленного.



Компоненты системы:


Модуль ввода-вывода (Вариант 1): 8 входов, 4 выхода, тампер
Модуль ввода-вывода (Вариант 2): 5 входов, 3 входа измерения напряжения, 4 выхода, тампер

Соединение между модулями: двухпроводное
Интерфейс: токовая петля
Количество модулей в петле: до 64
Максимальное расстояние между соседними модулями: 500 м
Ток потребления модуля: 50 мА

Способ подключения датчиков через два резистора по 2,2 кОм последовательно и параллельно контактам датчика.



Клавиатура:

Используется для снятия и постановки объектов на охрану.
Количество клавиш 12 (0 ... 9, Ввод, Отмена)
Входы / Выходы 2 светодиода, зуммер, тампер
Варианты исполнения: Public environment, Industrial, Professional, Data entry
Ток потребления модуля 50 мА



4-х канальный релейный модуль для модулей ввода-вывода:

Используется для включения дополнительных электронных устройств (замков, сирен, стробоскопов, и т.д.).

Блок питания:

Выходное напряжение: 13.8 В
Максимальная сила тока: 1.4 А
Измеряемые параметры: выходное напряжение, заряд батареии, выпрямленное напряжение



Конвертер RS232 / токовая петля:

Служит для соединения модулей системы с компьютерной программой.

Модуль для считывания карт

Программы Guard Сервер и Guard клиент



Примеры использования:

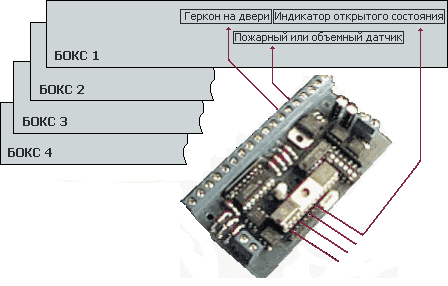

Подключение модуля к 4 гаражным модулям, вариант 1:

Постановка и снятие с охраны осуществляется владельцами гаражных боксов с клавиатур, установленных в коридорах или при въезде в гараж. При постановке на охрану владелец закрывает дверь, убеждается, что индикатор не горит, идет к клавиатуре и своим кодом ставит свой бокс под охрану. С компьютера приходит подтверждение - гудит зуммер и загорается светодиод.

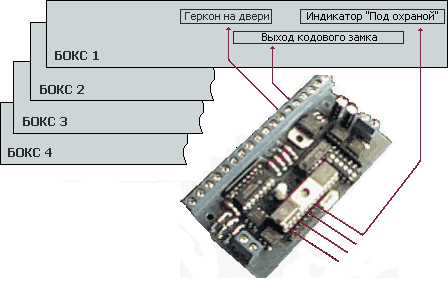

Подключение модуля к 4 гаражным модулям, вариант 2:

Постановка и снятие с охраны осуществляется владельцами гаражных боксов при помощи кодовых замков, установленных на каждом гаражном боксе. Подтверждение присылает главный компьютер, загорается светодиод "Под охраной".

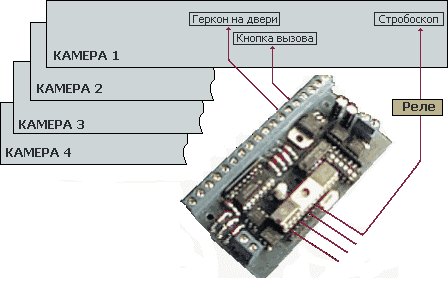

Охранная и вызывная сигнализация в тюрьме:

Постановка и снятие двери камеры с охраны производится дежурным с пульта управления. Модуль запрограммирован так, что при нажатии на вызывную кнопку внутри камеры, к дежурному пойдет вызывной сигнал, в коридоре над дверью в камере начнет работать стробоскоп. Дежурный принимает вызов и одновременно гасит строб-вспышку.

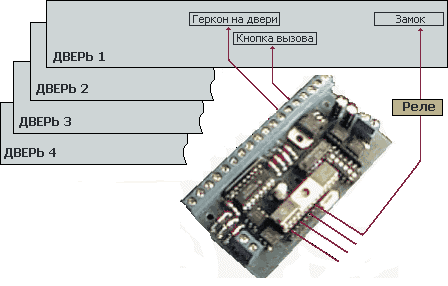

Система прохода:

Модуль применяется для запирания и отпирания дверей, например, в коридорах тюрьмы. Отпирает и запирает замок дежурный с пульта управления. Модуль запрограммирован так, что при нажатии на вызывную кнопку, к дежурному пойдет вызывной сигнал. Дежурный принимает вызов и дает команду открыть дверь. Выход модуля срабатывает на запрограммированное время, замок открывается. Команда на блокировку замка производится следующим образом: модуль получает команду запереть замок, но не исполняет ее сразу, а ждет, когда закроется дверной геркон.Таким образом, можно одной командой заблокировать все двери. Замок в каждой двери запрется после закрывания двери.
