Назначение

Система трансляции предназначена для адресной трансляции аудиосигналов от аудиоцентра и микрофона на комнатные громкоговорители. Система имеет пульт на базе персонального компьютера или терминала дежурного для селективного включения-выключения абонентов из трансляционной сети и для выбора источника сигнала. Система имеет встроенные средства диагностики состояния блоков питания и кабельных соединений.

Система содержит следующие компоненты:

• аудиоцентр
• микрофон
• коммутатор
• блок связи/микшер
• компьютер с графическим программным обеспечением или терминал дежурного
• активные динамики для установки в помещениях
• блоки питания для активных динамиков

Активные динамики для помещений содержат усилители мощности до 4 Вт с регулятором громкости, схему автоматики, динамик. Каждый активный динамик имеет 4 входных клеммы: две - сигнальная линия для соединения с коммутатором и две для подачи напряжения питания. Схема автоматики управляет включением/выключением динамиков по команде, приходящей от коммутатора. В выключенном состоянии усилитель практически не потребляет тока. Конструкция активных динамиков согласуется с заказчиком.

Питание активных динамиков осуществляется от сетевых блоков питания. К одному блоку питания подключается до 10 динамиков. В корпусах блоков питания установлены один, два или три 10 - парных DIN - плинта KRONE для выполнения кабельных соединений сигнальных линий и два 10 - контактных плинта для питания динамиков. Одна пара проводов от коммутатора к блоку питания предназначена для автоматического контроля питания. Габариты блока питания: 325x160x70 мм.

Коммутатор выполняет следующие функции:

- принимает команды компьютера или терминала
- распределяет сигналы от источников по помещениям
- проверяет исправность блоков питания и подключение динамиков.

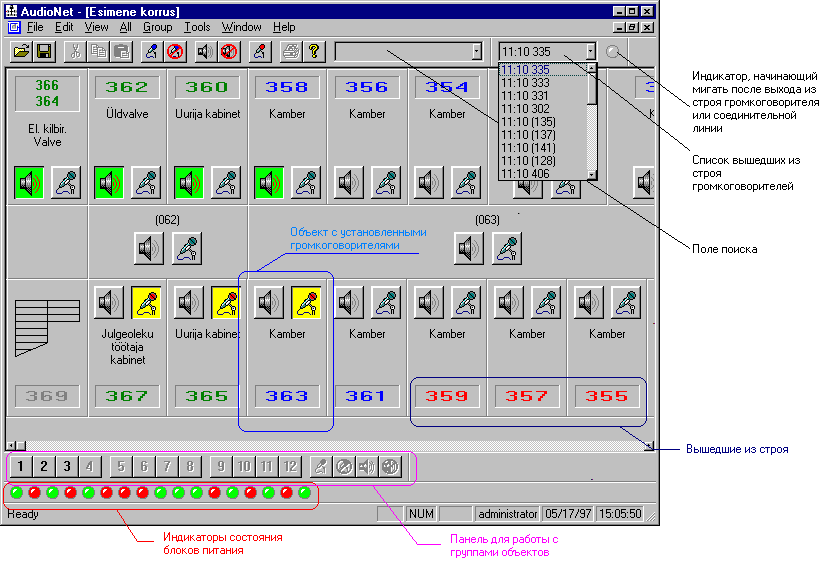

Соединение сигнальных проводов к коммутатору осуществляется при помощи DIN - плинтов. Габариты коммутатора на 150 точек трансляции: 460 x 460 x 250 мм. Компьютер или терминал подключается к коммутатору через блок связи, к этому же блоку связи подключаются источники сигналов. Расстояние от коммутатора до блока связи - до 100 метров. На компьютере отображается план объекта с установленными динамиками. При работе используется интерфейс, принятый в среде Windows 95. Неподключенные громкоговорители и неисправные блоки питания видны на экране красным цветом. Подключение динамиков к аудиоцентру или микрофону осуществляется нажатием соответствующей пиктограммы. Микрофон включается нажатием и удерживанием клавиши пробел или кнопки мыши. При выходе из программы автоматически сохраняются последние установленные состояния динамиков. При последующей загрузке они будут восстановлены.

Сервисные функции программы:

- объединение динамиков в группы для совместного управления ( 12 групп)
- несколько уровней доступа с паролями
- запись протокола работы в файл.

Те же функции выполняет терминал дежурного, который имеет 20х4 знаковый индикатор и 12-клавишную клавиатуру. Все операции выполняются при помощи вложенных меню.

Особенности системы:

Возможность передачи сообщения в определенную точку трансляции или группу точек. Часть остальных точек может быть в это время подключена к аудиоцентру, часть отключена. Диагностика исправности абонентских комплектов и их блоков питания. При необходимости возможна двусторонняя связь с абонентом. Усилители разнесены по абонентским точкам. В линиях связи присутствуют сигналы только низкого уровня - они не создают помех другой аппаратуре. Система обладает повышенной живучестью. Выход из строя одного усилителя не ведет к выходу из строя всей системы. При поломке коммутатора или пропадании питания коммутатора включается аварийный режим - все усилители подключаются к микрофону дежурного.
